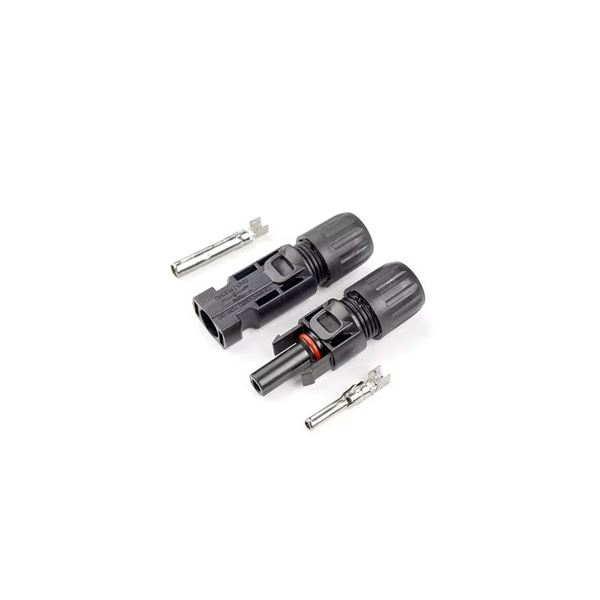

Коннектор MC4

Коннектор MC4 — это стандартный разъем, используемый в солнечных энергетических системах для соединения солнечных панелей между собой и с другими компонентами системы, такими как инверторы или аккумуляторы. MC4 (Multi-Contact 4mm) является одним из самых популярных типов коннекторов в фотовольтаических системах благодаря своей надежности, удобству и долговечности.
Основные характеристики коннектора MC4:

1. Тип соединения:

• Коннекторы MC4 обеспечивают быстрое и надежное соединение проводов солнечных панелей без необходимости использования инструментов для монтажа. Они обеспечивают отличную защиту от коротких замыканий и обеспечивают хорошее электрическое соединение.

1. Водонепроницаемость и защита от внешних воздействий:

• Коннекторы MC4 обладают высокой степенью защиты от влаги и пыли, что гарантирует долгосрочную работу даже в сложных погодных условиях. Обычно они имеют степень защиты IP67, что означает полную защиту от пыли и защиту от кратковременного погружения в воду.

1. Материалы:

• Обычно изготавливаются из термостойких пластиков и медных контактных элементов, что обеспечивает их устойчивость к высокому напряжению, температурным перепадам и механическим воздействиям.
• Внутренние контакты часто изготавливаются из меди, которая обладает отличной проводимостью.

1. Скорость монтажа:

• MC4 коннекторы предлагают интуитивно понятный процесс соединения, который не требует использования специальных инструментов. Однако для более надежного соединения могут быть использованы инструменты для обжима.

1. Электрические характеристики:

• Эти коннекторы обычно выдерживают рабочее напряжение до 1000 В для постоянного тока (DC), что делает их идеальными для солнечных панелей.

1. Типы коннекторов:

• Существует два типа MC4 коннекторов: мужской и женский. Эти коннекторы совместимы друг с другом, создавая электрическое соединение при защелкивании.
